#课题 Eclipse Xtext 是用于开发编程语言和领域特定语言的框架，包括解析器、链接器、类型检查器、编译器以及对 Eclipse、任何支持语言服务器（LSP）协议的编辑器和您最喜欢的 web 浏览器的编辑支持。

快速入门

创建项目

选项导航：File → New → Project… → Xtext → Xtext project 填入如下值

key	value
Project name:	org.example.domainmodel
Language name:	org.example.domainmodel.Domainmodel
DSL-File extensions:	dmodel

会自动生成如下目录结构


org.example.domainmodel	The grammar definition and all language-specific components (parser, lexer, linker, validation, etc.)
org.example.domainmodel.ide	Platform-independent IDE functionality (e.g. services for content assist)
org.example.domainmodel.tests	Unit tests for the language
org.example.domainmodel.ui	The Eclipse editor and other workbench related functionality
org.example.domainmodel.ui.tests	UI tests for the Eclipse editor

一些概念

Inject

Xtext 框架使用 com.google.inject 库进行依赖注入，注册不同的语言服务（如 GrammarAccess，Formatter）

Grammar Language

名为 xtext 的 DSL，用于定义语言语法，以及与语义对象的映射关系

语法对象：抽象语法树的节点，与源代码对应，Parsing 过程将字符串转换为多个语法对象构造的树
语义对象：语义分析处理的对象，比如类型对象，模块对象等

Xtext 框架设计原则是，用 xtext 定义语法以及语义对象，在解析过程中，同时构造出语义对象。其他的语言服务将处理这些语义对象。语义对象使用 EMF Ecore 模型作为规范

Module

如 DslRuntimeModule，见 here 类似于依赖注入中的 Module，提供当前 DSL 各种语言服务的类要使用 DSL 的语言功能（如编译器或 Language Server），通过 Injector 获取 Module，然后调用对应的方法使用

Language Implementation

https://www.eclipse.org/Xtext/documentation/303_runtime_concepts.html

实现语言的各种功能

CodeGeneration

用于将 AST 解释执行，或翻译为其他代码，如 Model -> Java, YAML 等实现 IGenerator2 接口关注对象

当前待生成的资源（语法树子树根节点）
输出管理（输出的内容，输出的文件路径）
引用其他的对象

Validation

用途

静态分析实现 Lint，检测模型是否满足约束
静态分析输出 Errors 与 Warnings，通过 Resource.getErrors() 与 Resource.getWarnings() 获取包括：
Automatic Validation
- Lexer/Parser: 语法校验
- Linker：交叉引用校验
  - 利用 Scope（符号表）等信息，执行校验
  - 可能会跨多个模块
- Serializer：Concrete Syntax Validation collapsed:: true
  - 具体的语法验证，当验证通过，说明模型可以被正确序列化
  - TODO: 使用场景？用于模型序列化后，再反序列化回来？
Custom Validation
- 实现 AbstractDslValidator

Linking

实现交叉引用，需要完成两步：

在 xtext grammar 文件中，定义交叉引用
通过 Scoping API 声明 Linking 的语义

Lazy Link

Xtext 建议使用 Lazy Link
通过创建 Proxy 对象实现，当实际访问该 Proxy 对象时，才进行 resolve Scoping
通过 Scoping API 定义如何通过引用找到引用的对象

编写语法

转换规则在主 java 包的 xxx.xtext 文件中编写 ` xtext 语法参考： https://eclipse.dev/Xtext/documentation/301_grammarlanguage.html

考虑实现对于以下模型语法的识别：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
datatype String

entity Blog {
    title: String
    many posts: Post
}

entity HasAuthor {
    author: String
}

entity Post extends HasAuthor {
    title: String
    content: String
    many comments: Comment
}

entity Comment extends HasAuthor {
    content: String
}

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
grammar org.example.domainmodel.Domainmodel with
                                      org.eclipse.xtext.common.Terminals

generate domainmodel "http://www.example.org/domainmodel/Domainmodel"

Domainmodel:
    (elements+=Type)*;

Type:
    DataType | Entity;

DataType:
    'datatype' name=ID;

Entity:
    'entity' name=ID ('extends' superType=[Entity])? '{'
        (features+=Feature)*
    '}';

Feature:
    (many?='many')? name=ID ':' type=[Type];

The first rule in a grammar is always used as the start rule.

1
2
Domainmodel:
    (elements+=Type)*;

The rule Type delegates to either the rule DataType or (|) the rule Entity.

The rule DataType starts with a keyword ‘datatype’, followed by an identifier which is parsed by a rule called ID. The rule ID is defined in the super grammar org.eclipse.xtext.common.Terminals and parses a single word, a.k.a identifier. You can navigate to the declaration by using F3 on the rule call. The value returned by the call to ID is assigned (=) to the feature name.

1
2
DataType:
    'datatype' name=ID;

? 表示可选
两个花括号之间可以有任意个 feature
the parser rule Entity is not called here, but only a single identifier (the ID-rule) is parsed. The actual Entity to assign to the superType reference is resolved during the linking phase.

1
2
3
4
Entity :
    'entity' name=ID ('extends' superType=[Entity])? '{'
        (features+=Feature)*
    '}';

simple assignments：
- uses a plain equal sign (=)
- a multi-value assignment uses a plus-equals (+=).
- (?=) implies that the feature many is of type boolean.

1
2
Feature:
    (many?='many')? name=ID ':' type=[Type];

定义导入

使用 Xtext 可以以非常方便的方式定义导入。

1
2
3
4
5
Import:
    'import' importedNamespace=QualifiedNameWithWildcard;

QualifiedNameWithWildcard:
    QualifiedName '.*'?;

模板表达式

«content» 中的内容是修改模板的脚本。它可以有 IF，WHILE，FOR 等语句，也可以调用方法

使用 CTRL + < 和 CTRL + > 输入« 和 » 符号

IF：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

def someHTML(Paragraph p) '''
  <html>
    <body>
      «IF p.headLine != null»
        <h1>«p.headline»</h1>
      «ELSE»
        <h1>«p.standartHeadline»</h1>
      «ENDIF»
      <p>
        «p.text»
      </p>
    </body>
  </html>
'''

FOR 循环

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
def someHTML(Paragraph p) '''
  <html>
    <body>
      «IF p.headLine != null»
        <h1>«p.headline»</h1>
      «ELSE»
        <h1>«p.standartHeadline»</h1>
      «ENDIF»
      <p>
        «p.text»
      </p>
    </body>
  </html>

运行

生成语言构件：在语法编辑器中单击鼠标右键并选择 Run As → Generate Xtext Artifacts. 此操作将生成解析器和文本编辑器以及一些附加的基础设施代码

集成到 EclipseIDE

现在我们可以测试 Eclipse IDE 集成了。如果您在包资源管理器中右键单击项目 org.example.domainmodel 并选择 Run as→Eclipse Application，则会创建并启动一个新的运行配置，该配置将启动包括新语言插件在内的另一个→实例。在新实例中，创建一个您选择的新项目，例如文件→新建→项目…→Java 项目，并在其中创建一个文件扩展名为您在开头选择的文件扩展名( *.dModel )的新文件。这将打开生成的实体编辑器。尝试一下，发现代码完成、语法突出显示、语法验证、链接错误、格式设置、(快速)大纲视图、超链接、查找引用、折叠、重命名重构等默认功能。

编写 CodeGenerator

首先打开 org.example.domainmodel.generator 包中的 yyy.xtend 文件，该文件描述如何通过模型生成代码

编写策略是找到资源中的所有实体，并为每个实体（在语法 xtext 中定义的）触发代码生成。将实体名称转换为对应的 java 文件名

1
2
3
4
5
6
7
override void doGenerate(Resource resource, IFileSystemAccess2 fsa, IGeneratorContext context) {
    for (e : resource.allContents.toIterable.filter(Entity)) {
        fsa.generateFile(
            e.fullyQualifiedName.toString("/") + ".java",
            e.compile)
    }
}

然后，编写实体的实际模板代码，即 Entity.compile 函数。该函数使用一个多行的模板字符串描述如何生成相应代码，其中使用 <<值>> 的形式动态插入内容：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
private def compile(Entity e) '''
    «IF e.eContainer.fullyQualifiedName !== null»
        package «e.eContainer.fullyQualifiedName»;
    «ENDIF»

    public class «e.name» «IF e.superType !== null
            »extends «e.superType.fullyQualifiedName» «ENDIF»{
        «FOR f : e.features»
            «f.compile»
        «ENDFOR»
    }
'''

代码生成器的全部代码如下：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
package org.example.domainmodel.generator

import com.google.inject.Inject
import org.eclipse.emf.ecore.resource.Resource
import org.eclipse.xtext.generator.AbstractGenerator
import org.eclipse.xtext.generator.IFileSystemAccess2
import org.eclipse.xtext.generator.IGeneratorContext
import org.eclipse.xtext.naming.IQualifiedNameProvider
import org.example.domainmodel.domainmodel.Entity
import org.example.domainmodel.domainmodel.Feature

class DomainmodelGenerator extends AbstractGenerator {

    @Inject extension IQualifiedNameProvider

    override void doGenerate(Resource resource, IFileSystemAccess2 fsa, IGeneratorContext context) {
        for (e : resource.allContents.toIterable.filter(Entity)) {
            fsa.generateFile(
                e.fullyQualifiedName.toString("/") + ".java",
                e.compile)
        }
    }

    private def compile(Entity e) '''
        «IF e.eContainer.fullyQualifiedName !== null»
            package «e.eContainer.fullyQualifiedName»;
        «ENDIF»

        public class «e.name» «IF e.superType !== null
                »extends «e.superType.fullyQualifiedName» «ENDIF»{
            «FOR f : e.features»
                «f.compile»
            «ENDFOR»
        }
    '''

    private def compile(Feature f) '''
        private «f.type.fullyQualifiedName» «f.name»;

        public «f.type.fullyQualifiedName» get«f.name.toFirstUpper»() {
            return «f.name»;
        }

        public void set«f.name.toFirstUpper»(«f.type.fullyQualifiedName» «f.name») {
            this.«f.name» = «f.name»;
        }
    '''

使用 CodeGenerator

Xtend 的一个重要的应用是实现 DSL 语言的代码生成。而 DSL 语言是通过 Xtext 来定义的。当你建立一个 DSL 的语法文件 Test.mydsl 后，你可以生成一个具有你的 DSL 插件的 Eclipse 编辑器。然后在这个编辑器上你可以输入符合你的 DSL 语法的文本文件，并且会自动生成对应的代码。

要运行生成的编辑器，必须启动一个启用了 DSL 插件的新 Eclipse 工作台

选择运行->运行配置…
出现“运行配置”对话框。从 Eclipse 应用程序的上下文菜单中选择“新建”。
从 Eclipse Application 的上下文菜单中选择 New。
转到“参数”选项卡，然后在“ VM 参数”字段中输入 -Xmx256m 以增加新 Eclipse 工作台的最大堆大小。
通过单击“运行”按钮启动新的 Eclipse 工作台。

当 Eclipse 编辑器启动后，你新建一个 java 项目，然后在 src 目录中新建一个符合你的 DSL 语法的 mydsl 文件，这时候编辑器会弹出一个对话框问你是否要转化成为 xtext 项目，你选择 yes。在 mydsl 文件中输入你的 dsl 程序或模型，当你编写完成，没有语法错误后，按 save 按钮后，eclipse 编辑自动会在 src-gen 目录中产生一个目标代码的程序。

生成独立的 Java 应用用于实现语言的翻译

在 MWE2 的文件中添加下面的内容：

1
2
3
4
5
6
7
8
language = StandardLanguage {
    name = "org.example.entities.Entities"
    fileExtensions = "entities"
    ...
    generator = {
        generateXtendMain = true
    }
}

运行 MWE2 后你会发现在 src/org.xtext.example.st.generator 目录下多了一个 main.xtend 文件

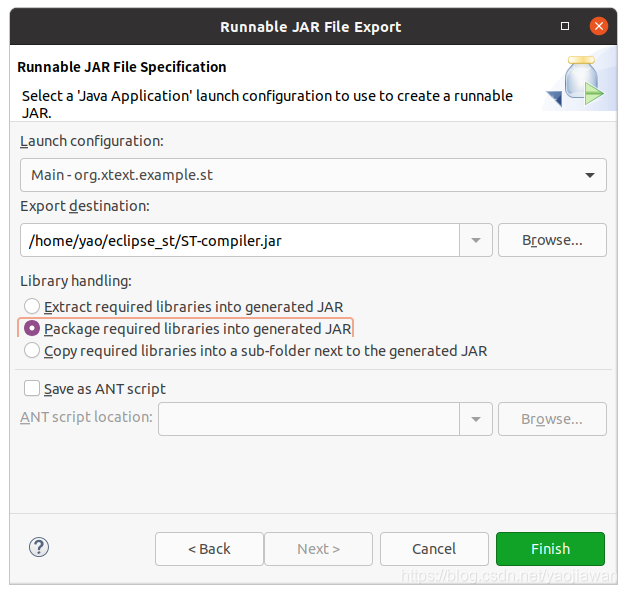

文件菜单中选择 Export… | Java | Runnable JAR File,然后点击 Next.
这时在你的目录中出现了 ST-compiler.jar
调用这个 jar 包：

1
2
(base) yao@minipc:~$ java  -jar ST-compiler.jar ./GenericFB.ST
Code generation finished.

创建测试用例

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
package org.xtext.example.mydsl.tests

import com.google.inject.Inject
import org.eclipse.xtext.testing.InjectWith
import org.eclipse.xtext.testing.extensions.InjectionExtension
import org.eclipse.xtext.testing.util.ParseHelper
import org.junit.jupiter.api.Assertions
import org.junit.jupiter.api.Test
import org.junit.jupiter.api.^extension.ExtendWith
import org.xtext.example.mydsl.myDsl.Model

@ExtendWith(InjectionExtension)
@InjectWith(MyDslInjectorProvider)
class MyDslParsingTest {
	@Inject
	ParseHelper<Model> parseHelper

	@Test
	def void loadModel() {
		val result = parseHelper.parse('''
			Hello Xtext!
		''')
		Assertions.assertNotNull(result)
		val errors = result.eResource.errors
		Assertions.assertTrue(errors.isEmpty, '''Unexpected errors: «errors.join(", ")»''')
	}
}
